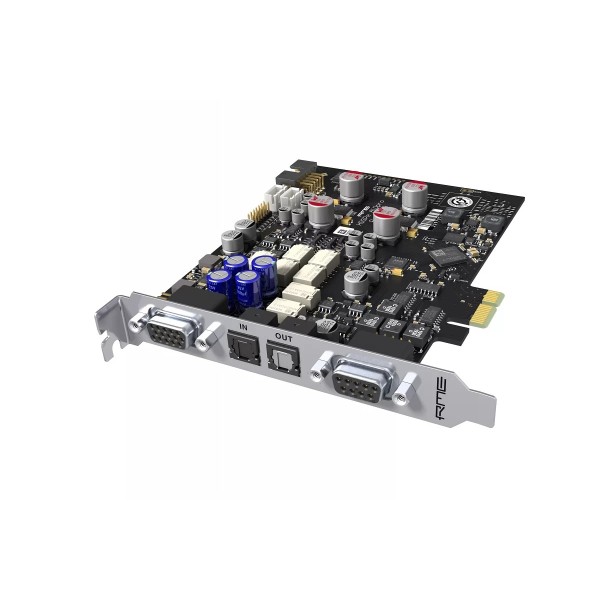

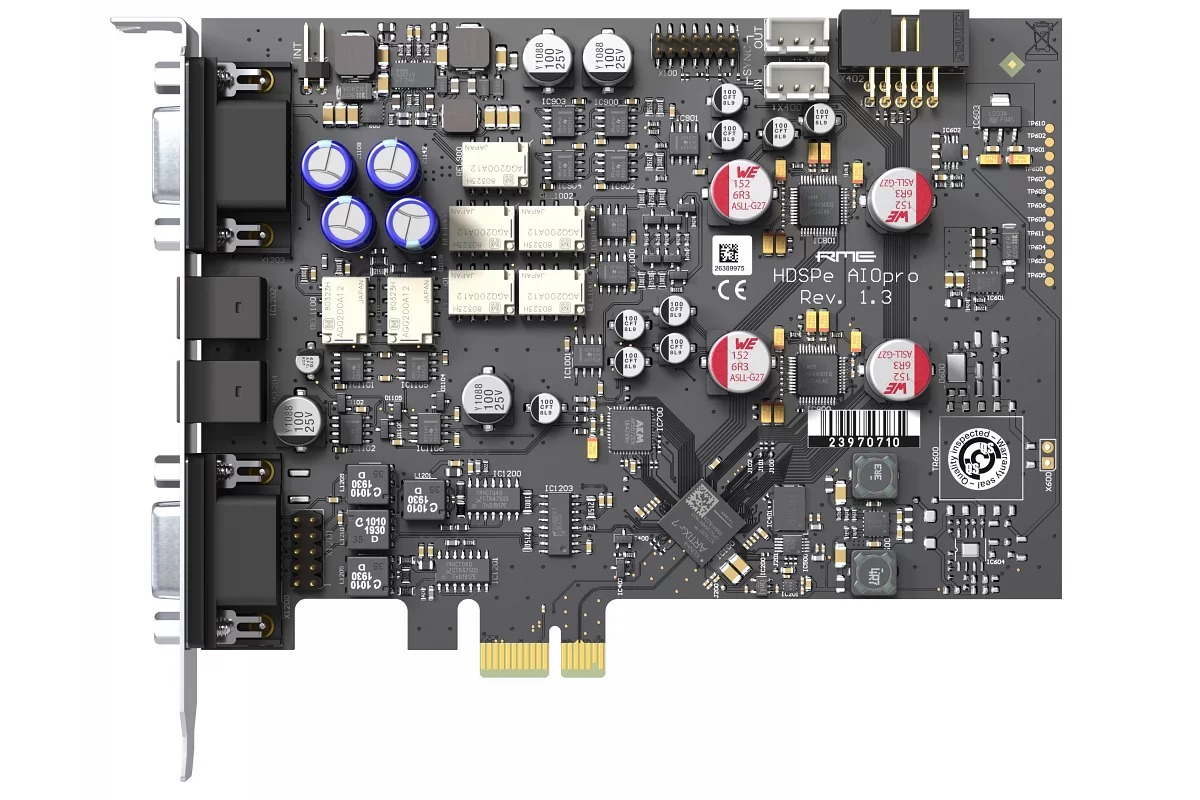

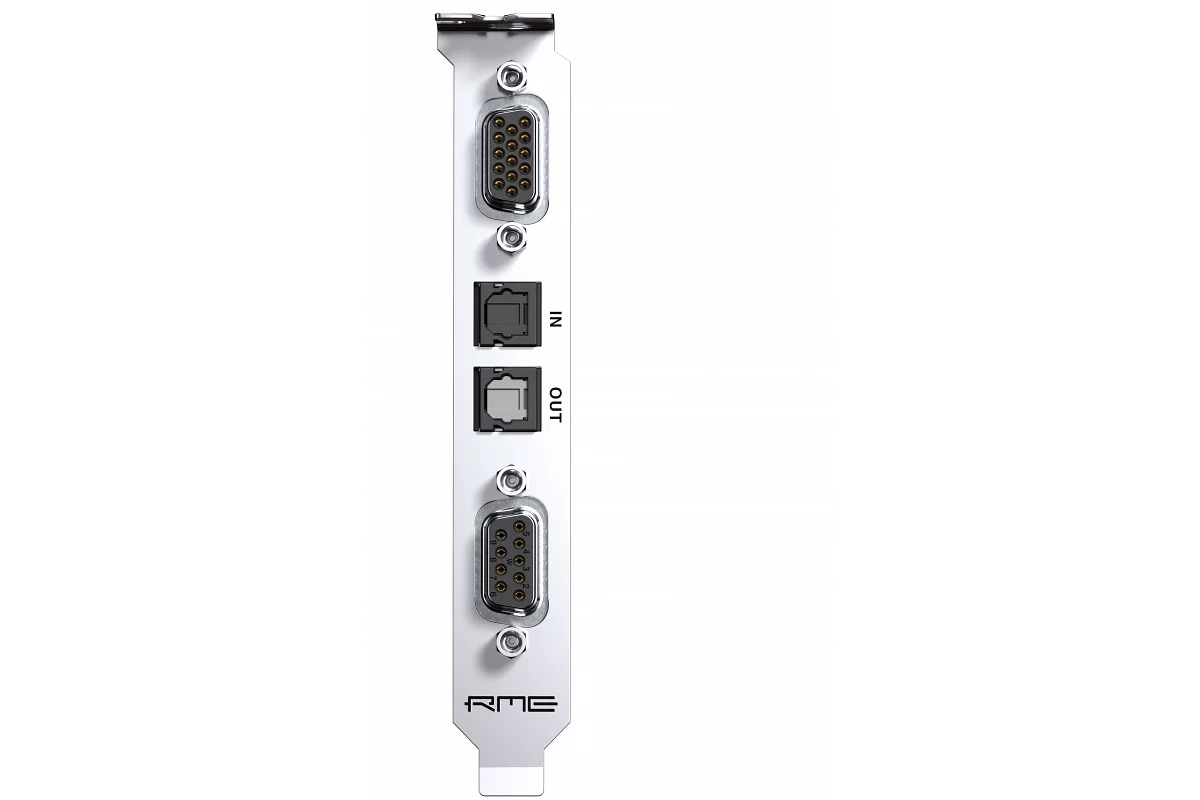

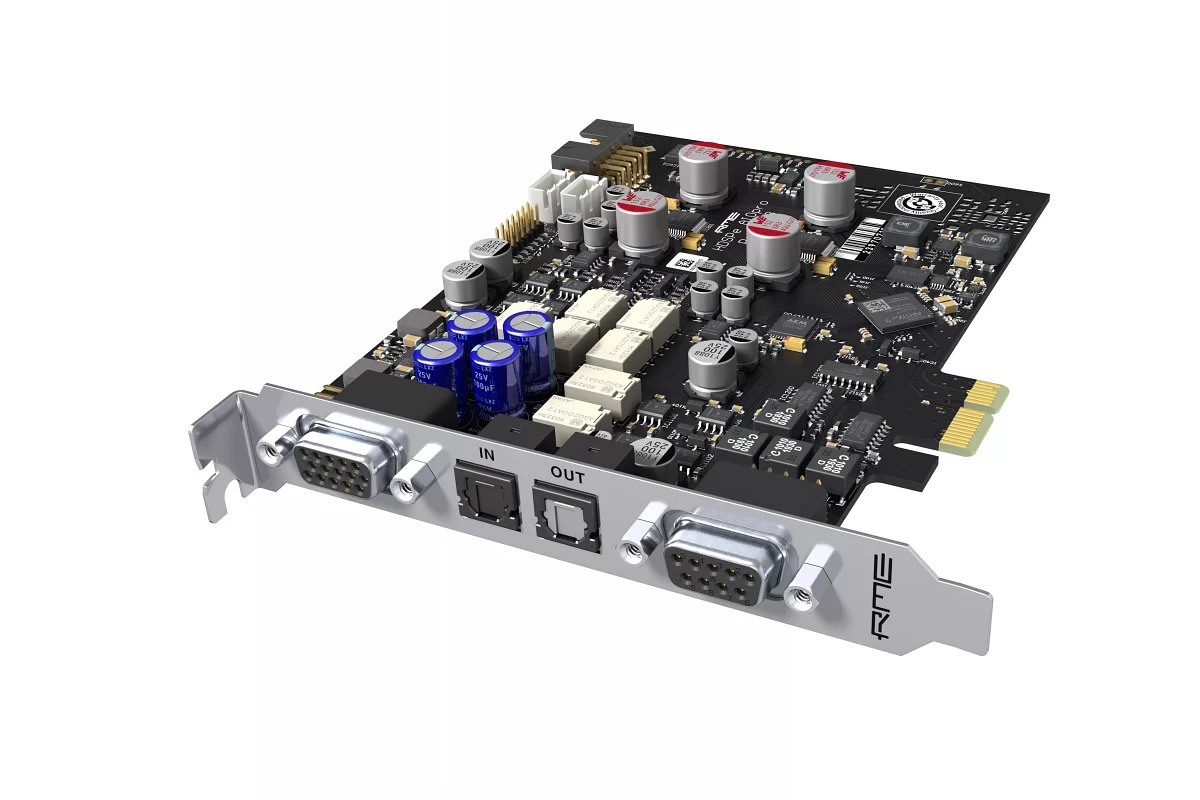

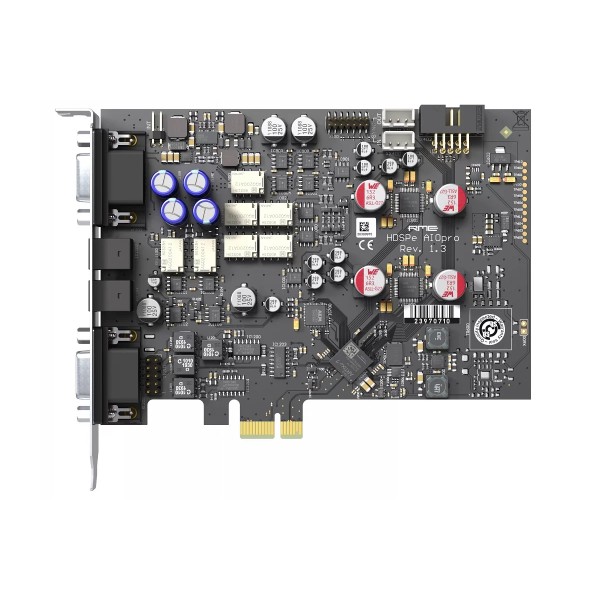

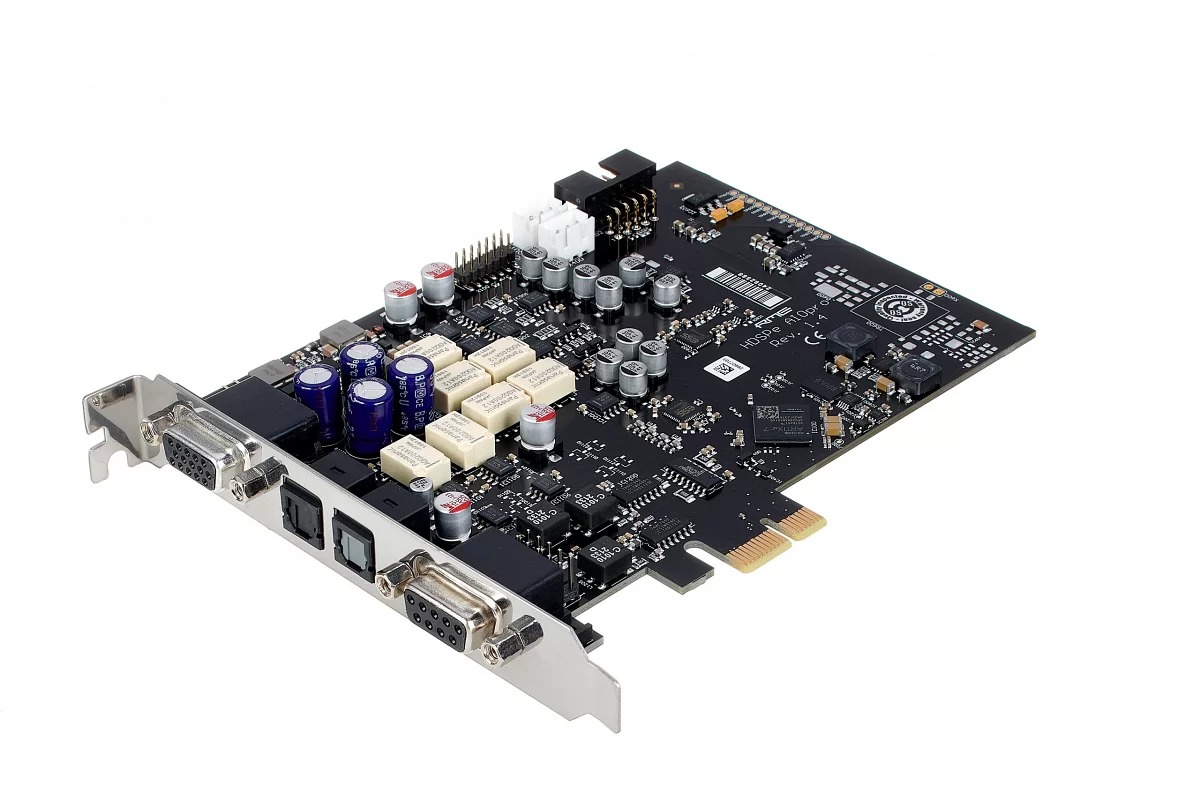

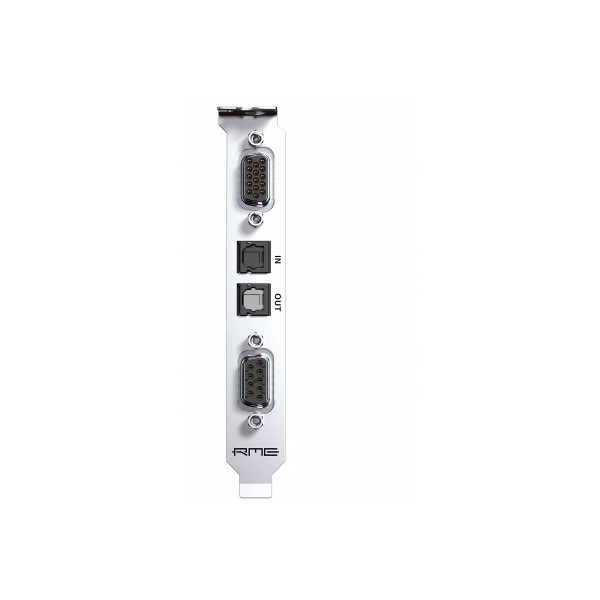

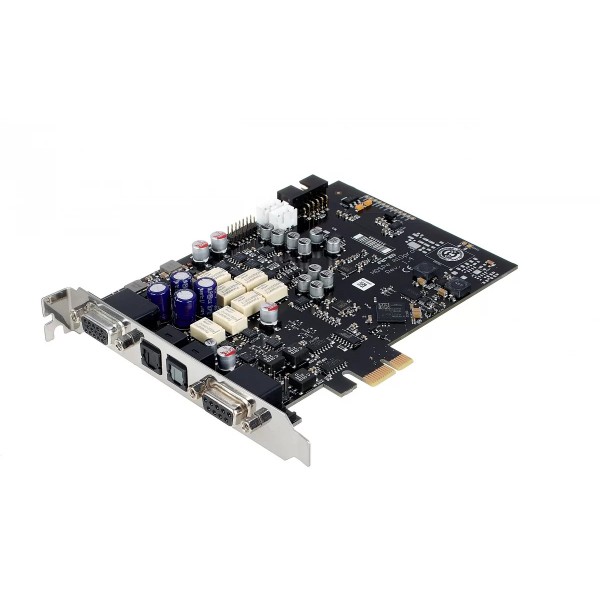

RME представляет интерфейсную карту HDSPe AIO Pro PCI Express , преемницу популярного HDSPe AIO. Версия Pro предоставляет профессиональным пользователям в области студии и вещания такое же множество каналов, а также разнообразие аналоговых/цифровых входов и выходов HDSPe AIO. Что касается технических характеристик, RME полностью переработала HDSPe AIO Pro, определив уровень развития карт PCI Express.
Все входы и выходы работают одновременно, даже SPDIF (фоно) и AES/EBU (XLR). Разумеется, TotalMix, непревзойденный гибкий микшер маршрутизации и SteadyClock FS, сенсационная технология тактирования RME с максимальным подавлением джиттера внешних тактовых сигналов также присутствуют. HDSPe AIO Pro также поддерживает дополнительную TCO для синхронизации с тайм-кодом (LTC/видео).
Новый HDSPe AIO Pro основан на эталонных процессорах AK5572 и AK4490, производных от высококачественного аналого-цифрового преобразователя ADI-2 Pro. Диапазон аналогового входа также использует схемотехнику ADI-2 Pro (24/19/13/4 dBu). Кроме того, RME расширил выходы дополнительными опорными уровнями (сбалансированные: +24/+19/+13/+4 dBu; несбалансированные: +19/+13/+4/-2 dBu), что позволяет еще более гибко интегрировать их в аудио системы. HDSPe AIO Pro оснащен специальным аттенюатором в исходной части, что приводит к увеличению отношения сигнал/шум и снижению выходного импеданса при низких опорных уровнях.
Еще одной особенностью HDSPe AIO Pro является недавно разработанный, мощный и прозрачный выход для наушников. Благодаря реле отключения звука с переключаемыми исходными уровнями при включении компьютера не возникает нежелательного потрескивания на выходе наушников и аналоговых выходах XLR и RCA.
Характеристики:
Балансный* стерео аналоговый вход и выход, 24 бит/192 кГц
Все аналоговые входы/выходы поддерживают частоту 192 кГц, постоянное количество доступных каналов
1 цифровой ввод/вывод ADAT, поддерживающий 192 кГц через операцию S/MUX4
1 цифровой вход/выход SPDIF, 192 кГц
1 цифровой ввод/вывод AES/EBU, 192 кГц
1 выход High Power для наушников, отдельный ЦАП и устройство воспроизведения
1 MIDI-вход/выход с 16 высокоскоростными MIDI-каналами через соединительный кабель
DIGICheck, уникальный измерительный и аналитический инструмент RME
TotalMix FX: 760-канальный микшер с 42-битным внутренним разрешением
Собственный PCI Express – мост PCI-PCI Express не используется
Выходы из реле отключения звука
+24 dBu уровни ввода/вывода
RCA:
Вход: Тюльпан (RCA), несбалансированный
Входное сопротивление: 18 кОм
Чувствительность переключаемого входа +24 дБн, +19 дБн, +13 дБн, +4 дБн при 0 дБ полной шкалы
Отношение сигнал/шум (SNR) при +19/24 dBu: 117 дБ RMS невзвешенное, 120 дБА
Отношение сигнал/шум (SNR) при +13 дБн: 116 дБ среднеквадратичного значения, взвешенное, 118 дБА
Отношение сигнал/шум (SNR) при +4 dBu: 112 дБ RMSu n-взвешенное, 114 дБА
Частотная характеристика при 44,1 кГц –0,1 дБ: 7 Гц – 20,5 кГц
Частотная характеристика при 96 кГц –0,5 дБ: 3 Гц – 45,5 кГц
Частотная характеристика при 192 кГц –1 дБ: 2 Гц – 92 кГц
КНД при -1 дБ полной шкале: -114 дБ, 0,0002%
THD+N при -1 дБ полной шкале: -110 дБ, 0,0003 %
Разделение каналов: > 110 дБ
XLR (дополнительный кабель D-Sub):
Вход: XLR, сервобалансный
Входное сопротивление симметричное: 36 кОм, несимметричное: 18 кОм
Отношение сигнал/шум (SNR) при +4 dBu: 116 дБ RMS невзвешенное, 118 дБА
Аналоговые выходы:
Выход: Тюльпан (RCA), несбалансированный
Выходное сопротивление +19/+13 dBu: 75 Ом. +4/-2 дБн: 80 Ом
Переключаемый выходной импеданс +19, +13 дБн, +4 дБн, -2 дБн при 0 дБ полной шкалы
Отношение сигнал/шум (SNR) при +19 dBu: 117 дБ RMS невзвешенное, 119 дБА
Отношение сигнал/шум (SNR) при +13 dBu: 116 дБ RMS невзвешенное, 118 дБА
Отношение сигнал/шум (SNR) при +4 dBu: 114 дБ RMS невзвешенное, 116 дБА
Отношение сигнал/шум (SNR) при -2 dBu: 110 дБ RMS невзвешенное, 112 дБА
Частотная характеристика при 44,1 кГц –0,1 дБ: 10 Гц – 20,2 кГц
Частотная характеристика при 96 кГц –0,5 дБ: 4 Гц – 44,6 кГц
Частотная характеристика при 192 кГц –1 дБ: 3 Гц – 83 кГц
КНД при 0 дБ полной шкалы: <-107 дБ, 0,0005%
THD+N при 0 дБ полной шкале: -105 дБ, 0,0006 %
Разделение каналов: > 110 дБ
XLR (дополнительный кабель D-Sub Breakout):
Выход: XLR
Выходное сопротивление +24/+19 dBu: 150 Ом, +13/+4 dBu: 160 Ом
Переключаемый исходный уровень +24 dBu, +19 dBu, +13 dBu, +4 dBu при 0 dBFS
Отношение сигнал/шум (SNR) при +24 dBu: 117 дБ RMS невзвешенное, 120 дБА
Phones:
Выход: 6,3 мм TRS jack, несбалансированный, стерео
Выходное сопротивление: 0,1 Ом
Отношение сигнал/шум (SNR) при +19 dBu (Hi-Power): 117 дБ RMS невзвешенное, 119 дБА
Отношение сигнал/шум (SNR) при +7 dBu (Lo-Power): 113 дБ RMS невзвешенное, 115 дБА
Выходной уровень при 0 дБ полной шкале, Hi-Power, нагрузка 150 Ом или выше: +19 дБн (6,9 В)
Выходной уровень при 0 dBFS, Lo-Power, нагрузка 16 Ом или выше: +7 dBu (1,73 В)
THD+N@+15 dBu, нагрузка 32 Ом, 590 мВт: -97 дБ, 0,0016 %
Максимальная мощность при 0,1% THD 32 Ом: 730 мВт на канал
Цифровые входы AES/EBU:
1 x XLR, трансформаторно-сбалансированный, с гальванической развязкой, согласно AES3-1992
Высокочувствительный входной каскад (< 0,3 Вss)
Совместимость с SPDIF (IEC 60958)
Принимает потребительские и профессиональные форматы, защита от копирования игнорируется.
Диапазон блокировки: 28 кГц – 200 кГц
АДАТ оптический:
1 x TOSLINK, формат в соответствии со спецификацией Alesis
Стандарт: 8 каналов 24 бит, до 48 кГц
Двойная скорость (S/MUX): 4 канала 24 бит 96 кГц
Quad Speed(S/MUX4): 2 канала 24 бит 192 кГц
Bitclock PLL обеспечивает идеальную синхронизацию даже в режиме переменной скорости
Диапазон блокировки: 31,5 кГц – 50 кГц
Цифровые выходы AES/EBU:
1 x XLR, трансформаторно-сбалансированный, с гальванической развязкой, согласно AES3-1992
Выходной уровень 4,0 Вss
Формат Professional в соответствии с AES3-1992, исправление 4
Режим Single Wire, частота дискретизации от 28 кГц до 200 кГц
SPDIF:
1 x RCA, трансформаторно-симметричный, согласно IEC 60958
Выходной уровень Professional 2,3 Вpp, Потребительский 1,0 Vpp
Формат Professional в соответствии с AES3-1992, исправление 4
Формат Потребительский SPDIF согласно IEC 60958
Режим Single Wire, частота дискретизации от 28 кГц до 200 кГц
Общее:
1 x TOSLINK, формат в соответствии со спецификацией Alesis
Стандарт: 8 каналов 24 бит, до 48 кГц
Двойная скорость (S/MUX): 4 канала 24 бит 96 кГц
Quad Speed(S/MUX4): 2 канала 24 бит 192 кГц
Цифровой:
Часы: Intern, ADAT In, SPDIF In, Sync In, дополнительный вход Word Clock In / LTC in
Подавление джиттера внешних часов: > 50 дБ (2,4 кГц)
Эффективное влияние джиттера тактовых импульсов на АЦП и ЦАП: близко к нулю
PLL обеспечивает нулевой отсев даже при джиттере более 100 нс.
Digital Bitclock PLL для безотказной работы ADAT с регулируемой скоростью
Поддерживаемые частоты дискретизации: от 28 кГц до 200 кГц
MIDI:
1 вход/выход MIDI через 5-контактные разъемы DIN
Гальванически развязанный оптронным входом
Высокоскоростной режим: джиттер и время отклика обычно меньше 1 мс.
Отдельные 128-байтовые FIFO для ввода и вывода
Общие
| Бренд | RME |
