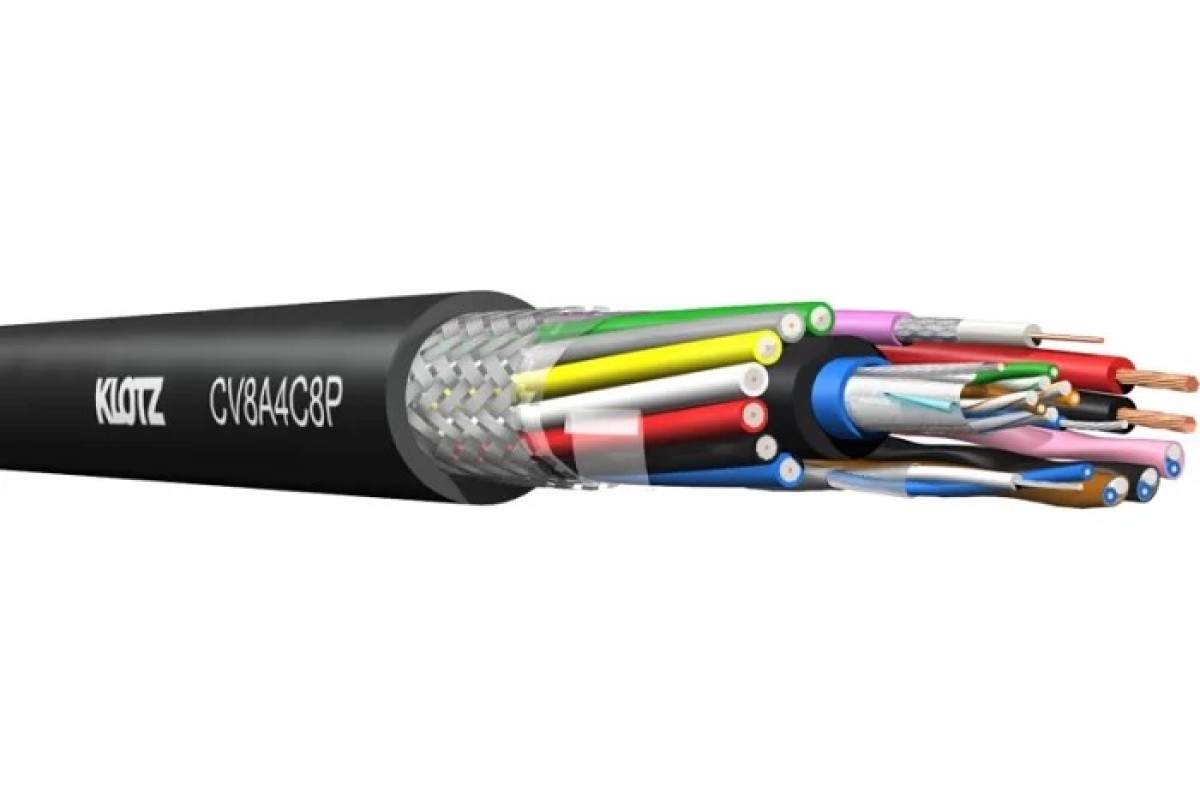

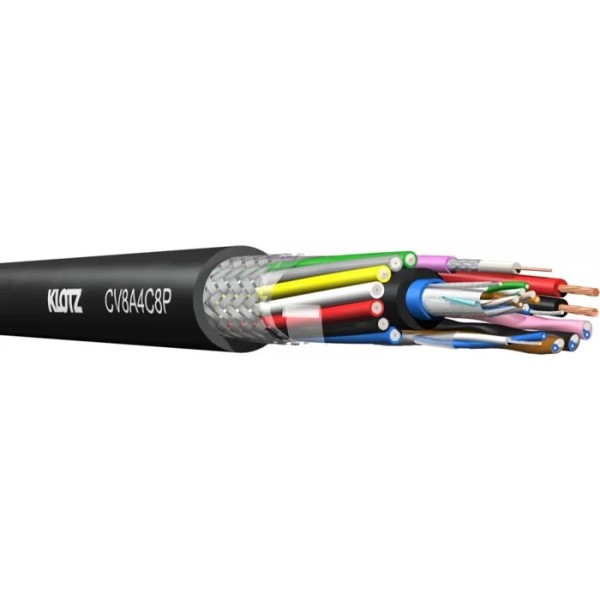

Комбинированный кабель CV8A4D : восемь видеокабелей позволяют передавать сигналы SDI HDTV, RGBHV, S-Video и композитный видеосигнал, четыре звуковых для аналогового или цифрового сигнала, четыре витые пары для управления данными и кабель питания.
Вариант выполнения CV8A4C8PH – наружная оболочка изготовлена из полимера FRNC, не распространяющего горение, не содержащая галогенов.
Характеристики:
Общий экран: плетеный, луженая медь, покрытие 85%
Наружная изоляция: ПВХ (цвет: черный)
Наружный диаметр: 17.0 мм
Вес: 365 г/м
Температурный диапазон: -20 .. +70 °C
Видеокабель:
Центральный проводник: голая медь, 1 жилая x 0.37 мм
Диэлектрик: ячеистый полиэтилен, 1.6 мм Ø
Экран: плетеный, луженая медь, покрытие 85%
Наружная изоляция: ПВХ, 2.4 мм, цвета-красный/зеленый/синий/черный/белый/серый/желтый/фиолетовый
Волновое сопротивление: 75 Ом ±3%
Емкость: 56 пФ/м
Угасание, дБ/100 м: f = 1 МГц – 2.2, f = 5 МГц – 4.9, f = 10 МГц – 7.0, f = 100 МГц 20.2
Звуковой кабель:
Центральный проводник: луженая медь, 18 жил x 0.10 мм
Общее сечение проводника: 0.14 мм²
Диэлектрик: полиэтилен
Экран: крученая, луженая медь
Материал изоляции: ПВХ
Наружная изоляция: 2.6 мм, цвета: черный/серый/коричневый/розовый
Емкость: 69 пФ/м
Сопротивление проводника: < 135 Ом/км
Кабель данных:
Центральный проводник: луженая медь, 7 жил x 0.16 мм
Расположение: 4 витые пары
Диэлектрик: полиэтилен, цветовая маркировка IEC708
Экран: алюминиевая фольга, ламинат + жилая заземление
Наружная изоляция: ПВХ
Диаметр изоляции: 8.3 мм
Емкость: < 56 пФ/м
Сопротивление проводника: < 135 Ом/км
Волновое сопротивление: 100 Ом ±15%
Угасание, дБ/100 м: f = 10 МГц – 9.0, f = 100 МГц – 29.5
Силовой кабель (постоянный ток):
Проводник: луженая медь, 42 жилы x 0.15 мм
Общее сечение проводника: 0.75 мм²
Изоляция: ПВХ, 2.4 мм
Количество проводников: 2
Сопротивление проводника: 23 Ом/км
Тестовое напряжение: 2 кВ
Общие
| Бренд | Klotz |
