Два операционных усилителя Burr-Brown OPA 2134 SoundPlus™ обеспечивают предварительное усиление. Они специально разработаны для аудиофильских схем и характеризуются чрезвычайно низким уровнем шума и минимальными искажениями всего 0,00008%. Пленочные конденсаторы малой емкости устанавливаются на пути прохождения сигнала в качестве байпасных разделительных конденсаторов конденсаторов, что обеспечивает более точную передачу высокочастотных составляющих сигнала. Источник питания имеет буферную схему с низким сопротивлением источника, что обеспечивает значительный резерв тока даже при использовании наушников с низким сопротивлением. Он поддерживает частоту дискретизации до 768 кГц PCM (разрешение 16x CD) и воспроизведение DSD (Direct Stream Digital) с разрешением DSD4 или DSD256 (11,2 МГц). Это дает возможность воспроизведения звука с самым высоким в настоящее время разрешением.
Усилитель мощности
Выходной каскад усилителя для наушников выполнен в виде двухтактного усилителя в классе AB. Биполярные транзисторы совместно используют усиление положительной и отрицательной полуволн, что дает более высокое усиление и более высокое выходное напряжение, чем в режиме работы класса A, где только один транзистор усиливает обе полуволны.
Phonitor Matrix
В усилителе для наушников находится матрица Phonitor Matrix с регулируемой перекрестной подачей, благодаря которой вы можете создавать миксы с наушниками, которые звучат одинаково с динамиками. Phonitor Matrix имеет три параметра настройки: Crossfeed, Speaker Angle и Center Level.

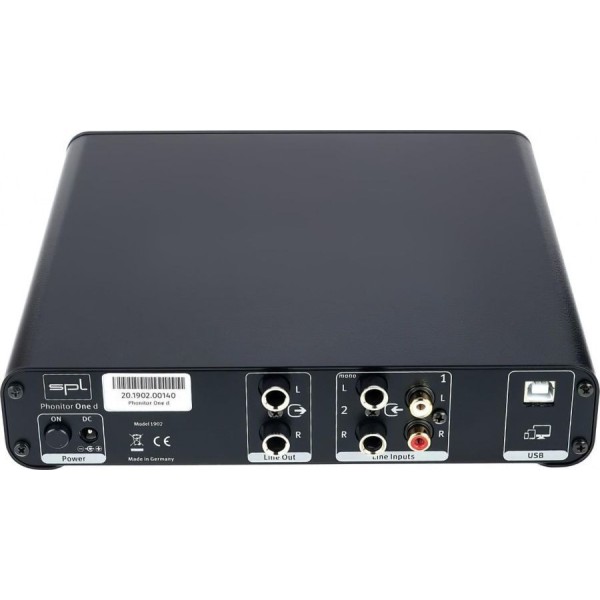

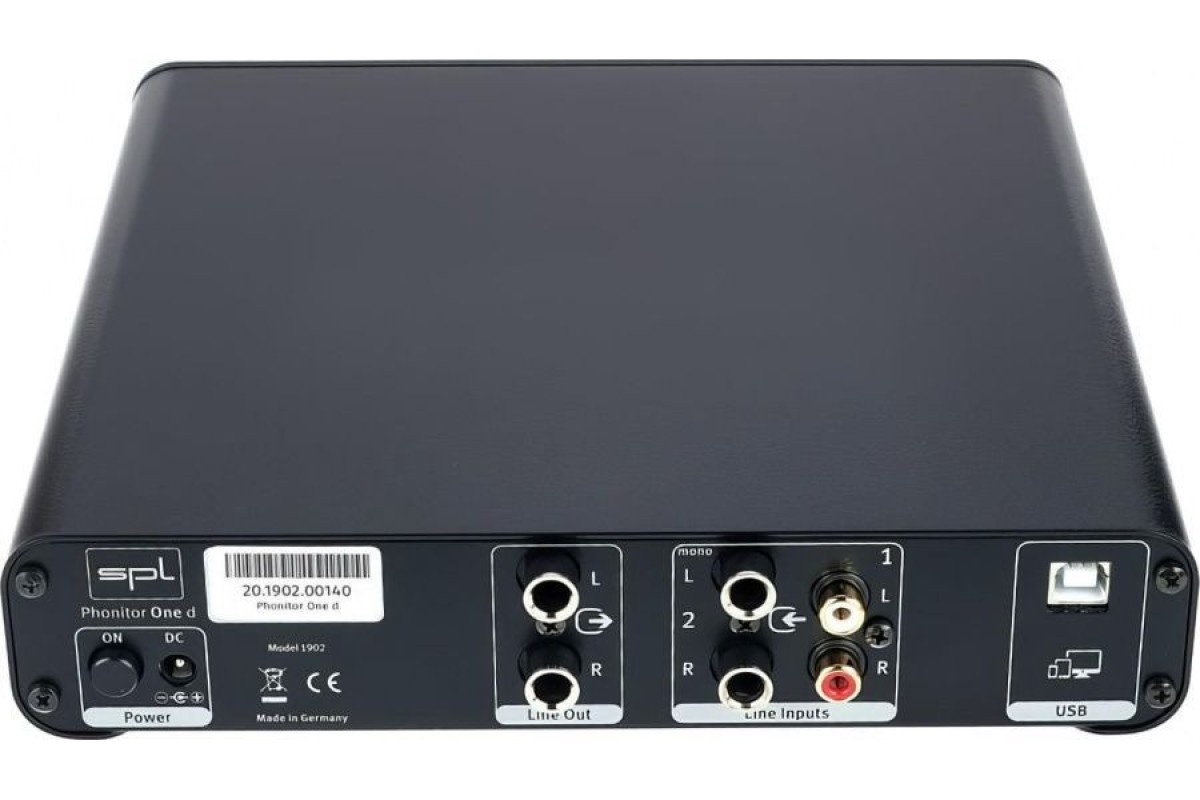

Три стерео входа
К Phonitor One можно подключить два аналоговых стерео входа и один цифровой USB вход. D. Компьютер, планшет или телефон лучше подключать через USB.
Другие проигрыватели, такие как проигрыватель компакт-дисков, микшер, синтезатор или аналоговый магнитофон/кассета могут быть подключены к аналоговым линейным входам как симметричным (гнезда TRS), так и небалансным (RCA).
Технические характеристики SPL Phonitor One D:
Аналоговые входы и выходы; Разъем TRS, 6,35 мм (1/4 дюйма), RCA
Входное усиление (макс.): +22,5 дбн
Входное сопротивление Line In 2 (симметричное): 20 кОм
Отклонение общего режима: <60 дБ
Входное сопротивление Line In 1 (несимметричное): 47 кОм
Исходное усиление (макс.): +22 дБн
Выходное сопротивление Line Out (симметричное): 150 Ом
Диапазон частот (-3 дБ): 10 Гц – 200 кГц
Шум (A-взвешенный, 0 дБн, нагрузка 600 Ом): - 99 дБ
THD+N (0 дБн, 10 Гц – 22 кГц, 600 Ом): 0,002%
THD+N (0 дБн, 10 Гц – 22 кГц, 32 Ом): 0,013%
Перекрестные помехи (1 кГц): <75 дБ
Динамический диапазон: 121,5 дБ
USB, 32-разрядный AD/DA
USB (B), частота дискретизации PCM: 44,1/48/88,2/96/176,4/192/352,8/384/705,6/768 кГц кГц
USB (B), DSD через PCM (DoP), частота дискретизации: 2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256) МГц
0 dBFS откалиброван для: 15 дбн
Шум (A-взвешенный, частота дискретизации 44,1/48 кГц): -113 дБFS
THD+N (-1 дБFS, 10 Гц – 22 кГц): 0,0012%
Динамический диапазон (частота дискретизации 44,1/48 кГц): 113 дБFS
Выход на наушники; 6,35 мм (1/4 дюйма) TRS Jack
Проводка: наконечник = левый, кольцо = правый, рукав = GND
Импеданс источника: 20 Ом
Частотный диапазон (-3 дБ): 10 Гц – 200 кГц
Шум (взвешенный по шкале А, 600 Ом): -97 дБ
THD+N (0 дБн, 10 Гц – 22 кГц, 600 Ом): 0,002%
THD+N (0 дБн, 10 Гц – 22 кГц, 32 Ом): 0,013%
Максимальная выходная мощность (600 Ом): 2 x 190 мВт
Максимальная выходная мощность (250 Ом): 2 x 330 мВт
Максимальная выходная мощность (47 Ом): 2 x 400 мВт
Затухание при затухании (600 Ом): -99 дБ
Перекрестные помехи (1 кГц, 600 Ом): -75 дБ
Внутренний источник питания
Рабочее напряжение для аналогового аудио: +/- 17 В
Рабочее напряжение для усилителя наушников: +/- 19 В
Рабочее напряжение для реле и светодиодов: +12 В
Рабочее напряжение для цифрового аудио: +3,3 В, +5 В

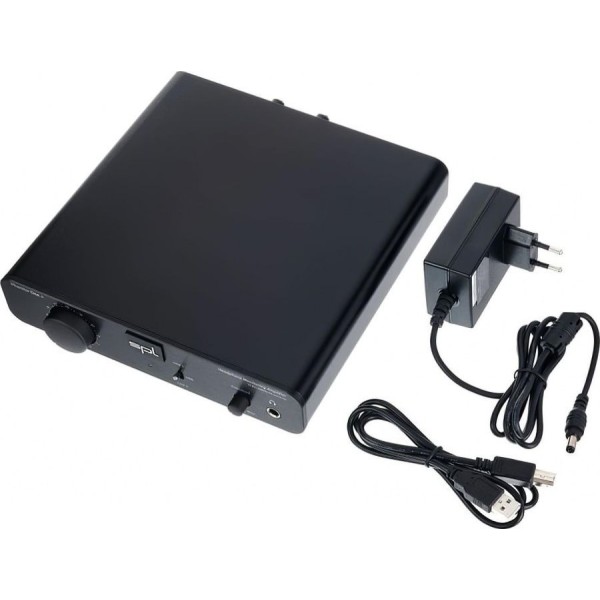

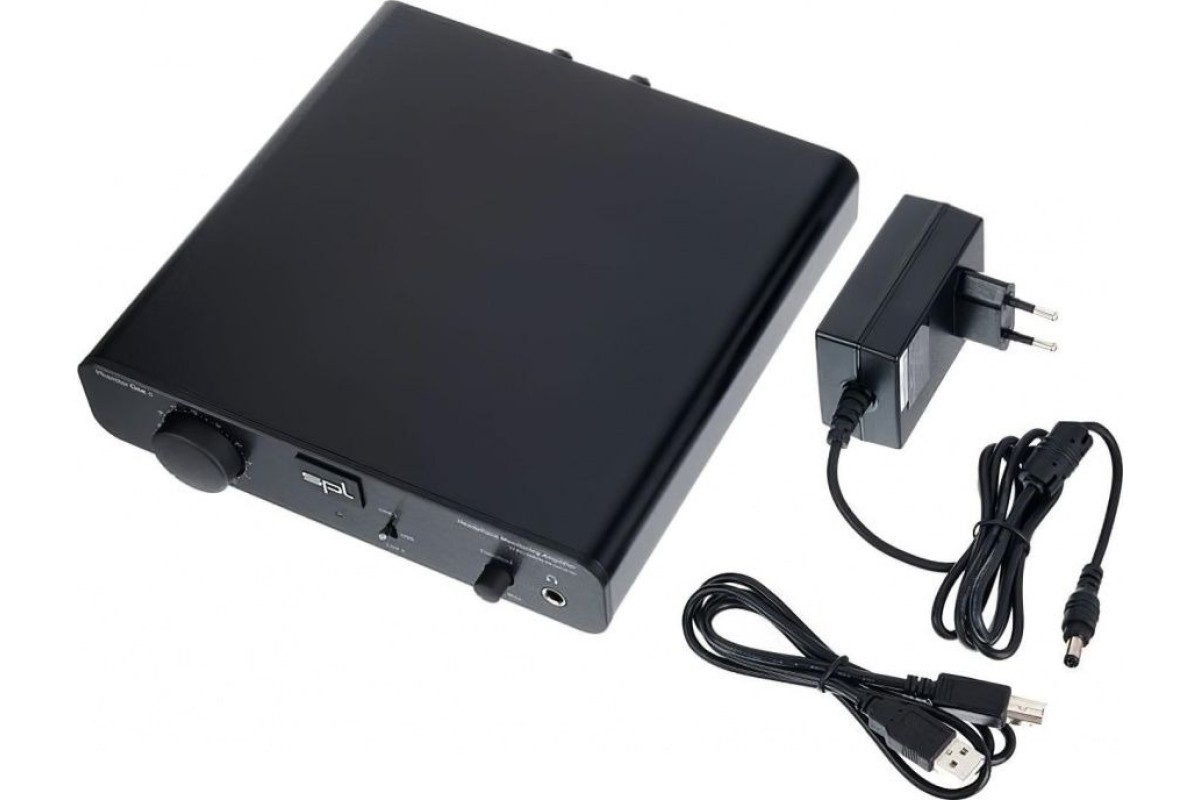

Внешний источник питания
Адаптер переключения переменного/постоянного тока: компания Mean Well GE18/12-SC
Вилка постоянного тока: (+) штифт 2,1 мм; (-) наружное кольцо 5,5 мм
Вход: 100 – 240 В переменного тока; 50-60 Гц; 0,7 А
Выход: 12 В постоянного тока; 1,5 А
Размеры: Ш x В x Г (ширина x высота, включая ножки x глубина): 210 х 49,6 х 220 мм
Вес: 1,45 кг
Масса брутто (включая упаковку): 2 кг
Общие
