RME Fireface UFX III - флагманский USB 3 аудиоинтерфейс на 188 каналов 24 бита /192 кГц. и знаменитое аппаратное обеспечение и драйверы RME с низкой задержкой гарантируют безупречную работу в любом режиме для любых звукозаписывающих задач.
Новый Fireface UFX III имеет все функции профессионального аудиоинтерфейса: технология высокоточной тактовой синхронизации SteadyClock FS, MADI I/O (64 канала), мощный DSP-процессор, USB 3.0 (94-канальный ввод-вывод, совместимость Class Compliant), цифровой микш- Total дистанционного управления с помощью пульта Advanced Remote Control USB (продается отдельно).
Fireface UFX III построен на недавно разработанных аналоговых и цифровых платах. Аналоговая часть предлагает аналоговые выходы с соединением по постоянному току (DC-coupled), новые АЦП и ЦАП имеют улучшенные показатели "СКНС+шум" (THD+N), а цифровая плата благодаря обновленным высокотехнологичным компонентам.
12 аналоговых входов/выходов
4 микрофонных/инструментальных/линейных входа на комбо-разъемах XLR/TRS
2 выхода для наушников
1 вх/ых AES/EBU
2 вх/ых ADAT
2 вх/вых SPDIF
1 вх/ых Word Clock / коаксиальный вх/ых MADI
1 оптический вх/вых MADI
2 вх/ых MIDI
Драйверы RME USB 3.0
Цифровой микшер-маршрутизатор TotalMix FX
Удаленное управление ARC USB (опционально)
Прямая запись на USB-носитель DURec
Совместимость Class Compliant
Автоматическое управление цифровым входным усилением AutoSet
Выходы по схемотехнике DC-coupled
Включенные эффекты
Технология высокостабильной тактовой синхронизации SteadyClock FS
Мощные характеристики USB 3

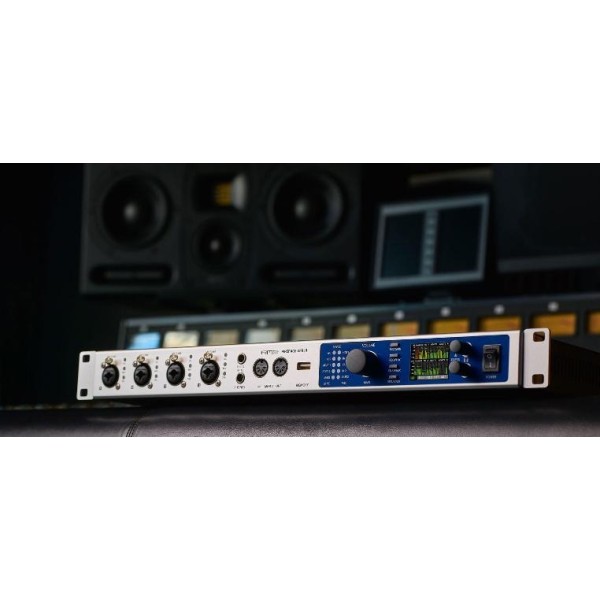

На передней панели Fireface UFX III имеются четыре высококачественных входа на комбо-разъемах XLR/TRS для микрофонных, инструментальных и линейных сигналов, два стереовыхода для наушников с выходным уровнем +19 дБu, входы/выходы MIDI и USB-порт. (до 80 отдельных каналов) на подключенный USB-носитель.
Задняя панель открывает нам полные возможности подключения Fireface UFX III. Кроме еще одного входа/выхода MIDI, доступны два оптических входа/выхода ADAT, вход/выход AES/EBU и восемь симметричных аналоговых выходов линейного уровня отдельные оптические входы и выходы SPDIF. Кроме того, Fireface UFX III предлагает оптический интерфейс MADI (SC) на 64 двухнаправленных канала.
Комплексное подключение MADI
Fireface UFX III открывает возможности для подключения многочисленных цифровых и аналоговых решений от RME и сторонних производителей.
Для еще большей гибкости MADI, Fireface UFX III может похвастаться некоторыми типичными функциями RME. на коаксиальный MADI-интерфейс, а специальный сплитный режим даже поддерживает использование обоих MADI-интерфейсов одновременно, по 32 канала с оптическим и коаксиальным соединением.
Мощные средства для микширования, мониторинга и измерения
Fireface UFX III поставляется с аппаратным DSP-микшером TotalMix FX, который предлагает комплексные возможности маршрутизации и мониторинга, а также анализатором DIGICheck Analyzer, который позволяет измерять и анализировать цифровые сигналы в обоих направлениях с максимальной точностью. эквализации, динамической обработки, эффектов реверберации и делея для любых выходов, в т.ч.
Приложение TotalMix Remote — это пульт дистанционного управления аппаратным микшером и эффектами TotalMix FX в режиме реального времени отображает текущее состояние хост-системы на iPad или Windows/Mac платформе: параметры микширования, маршрутизации, настройка эффектов, индикаторы уров.
Выходы с соединением по постоянному току DC-Coupled
Большинство аудиоинтерфейсов имеют традиционные выходы с соединением по переменному току, где используются соединительные конденсаторы, фильтрующие сверхнизкие частоты.
Эти частоты, как правило, считаются нежелательными для аудиосигналов, ведь они съедают запас и потенциально могут даже привести к повреждению внешнего оборудования.
TotalMix FX – микшер с комплексными параметрами маршрутизации и мониторинга
Большинство аудиоинтерфейсов имеют традиционные выходы с соединением по переменному току, где используются соединительные конденсаторы, фильтрующие сверхнизкие частоты.
Эти частоты, как правило, считаются нежелательными для аудиосигналов, ведь они съедают запас и потенциально могут даже привести к повреждению внешнего оборудования.
Все линейные выходы Fireface UFX III имеют схемотехнику DC-Coupled, позволяющую посылать управляющее напряжение (CV) или информацию о гейтовке на модульные синтезаторы и другое студийное оборудование.
Управляйте всеми состояниями устройства прямо с передней панели – удобный прямой доступ ко всем функциям.
USB 3 аудиодрайвера, Class Compliant совместимость
Fireface UFX III работает в двух различных режимах: USB 3 на основе драйверов и Class Compliant Режим Class Compliant — это стандарт, который поддерживается такими операционными системами, как Windows, Mac OSX и дистрибутивами Linux.
Fireface UFX III – это первый аудиоинтерфейс RME с полной поддержкой USB 3.0 в режиме Class Compliant. Это открывает доступ ко всем каналам для Linux, Mac и iPadOS без драйверов.
Удаленное управление ARC USB — Plug'n Play Plus
Опциональный пульт ARC USB подключается к вашему компьютеру через USB и общается непосредственно с TotalMix FX.
ARC USB — это USB 1.1 MIDI пульт дистанционного управления для Fireface UFX III. Благодаря тому, что оно работает как устройство класса UAC 1, оно оригинально совместимо с Windows и Mac OS X. Как только он появится в операционной системе, TotaIMix FX автоматически обнаружит ARC USB и свяжется с ним III.
Прямая USB-запись DURec
DURec — это интегрированный цифровой рекордер для всех входов и выходов, который записывает непосредственно на устройстве памяти USB, подключенные через передний USB-порт UFX III записывает на USB-накопители или жесткие диски емкостью до 2 ТВ. Fireface UFX на автономные полевые рекордеры, а также на мощные многоканальные проигрыватели предыдущих записей, которые могут использоваться, например, для виртуального саундчека.
Еще больше выдающихся функций!
Цифровой микшер TotalMix FX обеспечивает высокую функциональность и неограниченные возможности маршрутизации как в студии, так и на сцене.
Программное обеспечение DigiCheck предлагает очень точные средства для измерения, тестирования, индикации и анализа цифровых аудиопотоков.
Технология SteadyClock FS обеспечивает эталонно точную тактовую синхронизацию и высококачественное цифро-аналоговое преобразование, чтобы вы слышали свой микс таким, какой он есть, с наименьшим джиттером и высокой стойкостью к возникновению паразитного эффекта дрожания.
Фирменные регулярно обновляемые драйверы RME USB для Mac и ПК обеспечивают супернадежную передачу аудиоданных с наименьшей задержкой и высокую стабильность работы.
Технические характеристики RME Fireface UFX III
АНАЛОГОВАЯ ЧАСТЬ
АЦ, линейные входы 1 – 8, задняя панель
Вход: 6,3 мм TRS, электронно сбалансированный
Соотношение "сигнал/шум" на "Lo Gain": 116 дБ (AES17), 118 дБA
Соотношение сигнал/шум на +4 dBu: 115 дБ (AES17), 117 дБA
АЧХ при 44,1 кГц, допуск –0,1 дБ: 8,9 Гц – 20,4 кГц
АЧХ при 96 кГц, допуск –0,5 дБ: 4,3 Гц – 45,2 кГц
АЧХ при 192 кГц, допуск –1 дБ: 3 Гц – 89 кГц
Фильтр: Short Delay Sharp, задержка 5/5/6 сэмплов
СКНС при -1 дБFS: <-120 дБ, <0,0001%
СКНС + шум при -1 дБFS: <-110 дБ, <0,00032%
Межканальное затухание: > 110 дБ
Максимальный уровень входного сигнала: +19 дБu
Входящий импеданс на 1 кГц: 10 кОм несимметричный, 10,6 кОм симметричный
Входящая чувствительность: переключается между “Lo Gain” и “+4 dBu”
Уровень входного сигнала для 0 дБFS при Lo Gain: +19 дБu
Уровень входного сигнала для 0 дБFS при "+4 dBu": +13 дБu
Цифровая чувствительность: регулируемая от 0 до +12 дБ
Минимальный уровень для 0 дБFS: +1 дБu, -1,2 дБV
Микрофонные входы 9 – 12, передняя панель. Характеристики, как АЦ, кроме:
Вход: XLR, электронно сбалансированный
Входной импеданс на 1 кГц: 3,4 кОм
Соотношение сигнал/шум на чувствительности 0 дБ: 117 дБ (AES17), 119,5 дБA
СКНС + шум при -1 дБFS, чувствительность +20 дБ: <-110 дБ, <0,00032%
АЧХ при 44,1 кГц, допуск –0,1 дБ: 10,7 Гц – 20,3 кГц
АЧХ при 96 кГц, допуск –0,5 дБ: 5,1 Гц – 45,0 кГц
АЧХ при 192 кГц, допуск –1 дБ: 3,5 Гц – 88 кГц
Эквивалентный входной шум при чувствительности 60 дБ, источник 150 Ом, A-взвешенный: -129,8 дБu
Диапазон входной чувствительности: 75 дБ
Максимальный уровень входного сигнала при чувствительности 0 дБ: +18 дБu
Максимальный уровень входного сигнала при чувствительности 75 дБ: -57 дБu
Индикатор клипирования "CLIP": 0 дБFS
Индикатор наличия сигнала SIG: -60 дБFS
Инструментальные входы 9 – 12, передняя панель. Характеристики, как АЦ, кроме:
Вход: 6,3 мм джек TS, несимметричный
Входной импеданс на 1 кГц: 1 МОм
Соотношение "сигнал/шум": 116 дБ (AES17), 118,5 дБA
АЧХ при 44,1 кГц, допуск –0,5 дБ: 2,4 Гц – 20,0 кГц
АЧХ при 96 кГц, допуск –1 дБ: 1,6 Гц – 28 кГц
АЧХ при 192 кГц, допуск –3 дБ: 0,8 Гц – 54 кГц
СКНС + шум при -1 дБFS, чувствительность 20 дБ: <-107 дБ, <0,00045%
Диапазон входной чувствительности: 42 дБ
Максимальный уровень входного сигнала при чувствительности 8 дБ: +21 дБu
Максимальный уровень входного сигнала при чувствительности 50 дБ: -21 дБu
ЦА, линейные выходы 3 – 8, задняя панель
Выход: 6,3 мм джек TRS, серво-сбалансированный
Соотношение "сигнал/шум" при "Hi Gain": 116,5 дБ (AES17), 118,5 дБA
Соотношение сигнал/шум при +4 dBu: 116 дБ (AES17), 118 дБA
Соотношение "сигнал/шум" при "-10 dBV": 107 дБ (AES17), 109 дБA
АЧХ при 44,1 кГц, допуск –0,1 дБ: 0 Гц – 20,2 кГц
АЧХ при 96 кГц, допуск –0,5 дБ: 0 Гц – 44,6 кГц
АЧХ при 192 кГц, допуск –1 дБ: 0 Гц – 77,5 кГц
СКНС + шум: <-110 дБ, <0,00032%
Межканальное затухание: > 110 дБ
Уровень выходного сигнала: переключается между “Hi Gain”, “+4 dBu” и “-10 dBV”
Уровень выходного сигнала при 0 дБFS, "Hi Gain": +19 дБu
Уровень выходного сигнала при 0 дБFS, "+4 dBu": +13 дБu
Уровень выходного сигнала при 0 дБFS, "-10 dBV": +2 дБu (+4,2 дБu)
Выходной импеданс: 75 Ом
ЦА, мониторный стереовыход XLR (1 – 2). Характеристики, как ЦА, кроме:
Выход: XLR, симметричный
Уровень выходного сигнала: переключается между “24 dBu”, “Hi Gain”, “+4 dBu” и “-10 dBV”
Уровень выходного сигнала при 0 дБFS, "24 dBu": +24 дБu
Уровень выходного сигнала при 0 дБFS, "Hi Gain": +19 дБu
Уровень выходного сигнала при 0 дБFS, "+4 dBu": +13 дБu
Уровень выходного сигнала при 0 дБFS, "-10 dBV": +2 дБu (+4,2 дБu)
Выходной импеданс: 150 Ом
ЦА, мониторные стереовыходы для наушников 9 – 12. Характеристики, как ЦА, кроме:
Выход: 2 x 6,3 мм стереоджеки TRS, несимметричные
Максимальный уровень выходного сигнала при 0 дБFS, “High”: +19 дБu
Уровень выходного сигнала при 0 дБFS, "Low": +2 дБV
Максимальная мощность на канал при погрузке 32 Омы, СКНС 0,02%: 200 мВт (2,5 Вrms, +10 дБu)
Соотношение "сигнал/шум" при "High": 116,5 дБ (AES17), 118,5 дБA
Соотношение "сигнал/шум" при "Low": 115 дБ (AES17), 117 дБA
Выходной импеданс: 2 Омы
MIDI
2 x MIDI входы/выходы на 5-пиновых разъемах DIN
Гальванически изолированный вход с оптическим соединением
Высокоскоростной режим: джиттер и время отклика обычно менее 1 мс
Отдельные 128-байтные FIFO-стеки для входа и выхода
2 x MIDI входы/выходы через MADI
Невидимая передача через User-бит канала 56 (до 48 кГц)
Невидимая передача через User-бит канала 28 (до 96 кГц)
ЦИФРОВАЯ ЧАСТЬ
Тактовая синхронизация: внутренняя, ADAT, AES, SPDIF, word clock
Подавление джиттера: > 50 дБ (> 1 Гц)
Эффективное влияние джиттера тактовой частоты на АЦП и ЦАП: почти нулевой
ФАПЧ обеспечивает полное отсутствие выпадения сэмплов даже при джиттере свыше 100 нс.
Цифровая бит-тактировка ФАПЧ для беспроблемной работы ADAT с разной скоростью
Поддержка частот дискретизации: от 28 кГц до 200 кГц
ЦИФРОВЫЕ ВХОДЫ
MADI
Оптический через дуплексный разъем SC FDDI
62.5/125 и 50/125 совместимость
Коаксиальный через разъем BNC (вход Word Clock), 75 Ом
Высокочувствительный входной каскад (< 0,2 В pp)
Принимает 56-канальный и 64-канальный режимы, а также 96k Frame
Стандартная скорость: до 64 каналов 24 бита / 48 кГц
S/MUX: до 32 каналов 24 бита / 96 кГц
S/MUX4: до 16 каналов 24 бита / 192 кГц
Диапазон блокировки: 25 кГц – 54 кГц
Подавление джиттера: > 50 дБ (> 1 Гц)
AES/EBU
1 x XLR, трансформаторно сбалансированный гальванически разрешенный в соответствии с AES3-1992
Высокочувствительный входной каскад (< 0,3 В pp)
Совместимость с SPDIF (IEC 60958)
Принимает потребительский и профессиональный форматы
Диапазон блокировки: 27 кГц – 200 кГц
Подавление джиттера: > 50 дБ (> 1 Гц)
Оптический ADAT
2 x TOSLINK, формат в соответствии со спецификациями Alesis
Стандартная скорость: 8 каналов 24 бита/до 48 кГц
Двойная скорость (S/MUX): 4 канала 24 бита / 96 кГц
Четырехкратная скорость (S/MUX4): 2 канала 24 бита / 192 кГц
Бит-тактирование ФАПЧ обеспечивает идеальную синхронизацию даже при работе с разными скоростями.
Диапазон блокировки: 31,5 кГц – 50 кГц
Подавление джиттера: > 50 дБ (> 1 Гц)
Оптический SPDIF (ADAT 2)
1x оптический, согласно IEC 60958
Принимает потребительский и профессиональный форматы
Диапазон блокировки: 27 кГц – 200 кГц
Подавление джиттера: > 50 дБ (> 1 Гц)
Word Clock
Коаксиальный BNC
Переключатель на внутренний терминатор 75 Ом
Автоматическое определение двойной/четырехкратной скорости и внутренняя конвертация на одинарную скорость
SteadyClock гарантирует синхронизацию со сверхнизким джиттером даже при работе с разными скоростями
Не реагирует на смещение постоянного тока в сети
Схема адаптации сигнала: обновление сигнала через автоматическую центровку и гистерезис
Защита от перевалки
Диапазон уровней: 1,0 В pp – 5,6 В pp
Диапазон блокировки: 27 кГц – 200 кГц
Подавление джиттера: > 50 дБ (> 1 Гц)
ЦИФРОВЫЕ ВЫХОДЫ
MADI
Оптический через дуплексный разъем SC FDDI
62.5/125 и 50/125 совместимость
Коаксиальный через разъем BNC (вход Word Clock), 75 Ом
Высокочувствительный входной каскад (< 0,2 В pp)
Принимает 56-канальный и 64-канальный режимы, а также 96k Frame
Стандартная скорость: до 64 каналов 24 бита / 48 кГц
S/MUX: до 32 каналов 24 бита / 96 кГц
S/MUX4: до 16 каналов 24 бита / 192 кГц
Диапазон блокировки: 25 кГц – 54 кГц
Подавление джиттера: > 50 дБ (> 1 Гц)
AES/EBU
XLR, трансформаторно сбалансированный гальванически разрешенный в соответствии с AES3-1992
Уровень выходного сигнала: Professional 4,5 В pp, Consumer 2,6 В pp
Формат “Professional” в соответствии с AES3-1992, поправка 4
Формат “Consumer” (SPDIF) в соответствии с IEC 60958
Режим Single Wire, частота дискретизации от 28 кГц до 200 кГц
ADAT
2 x TOSLINK, формат в соответствии со спецификациями Alesis
Стандартная скорость: 8 каналов 24 бита/до 48 кГц
Двойная скорость (S/MUX): 4 канала 24 бита / 96 кГц
Четырехкратная скорость (S/MUX4): 2 канала 24 бита / 192 кГц
Оптический SPDIF (ADAT 2)
1x оптический, согласно IEC 60958
Принимает потребительский и профессиональный форматы
Диапазон блокировки: 27 кГц – 200 кГц
Подавление джиттера: > 50 дБ (> 1 Гц)
Word Clock
Коаксиальный BNC
Максимальное выходное напряжение 5 В pp
Выходное напряжение на терминаторе 75 Ом: 4 В pp
Выходной импеданс: 10 Ом
Диапазон частот: 27 кГц – 200 кГц
ОБЩИЕ ХАРАКТЕРИСТИКИ
Источник питания: внутренний импульсный блок питания, 100 – 240 В переменного тока, 36 Вт.
Энергопотребление в режиме ожидания: 19 Вт
Типовая потребляемая мощность: 22 – 25 Вт
Размеры, включая рековые крепления (ШxВxГ): 483 x 44 x 210 мм
Размеры без речных креплений (ШxВxГ): 440 x 44 x 210 мм
Полная глубина: 240 мм
Вес: 3 кг
Диапазон рабочих температур: от +5°C до +50°C
Относительная влажность: < 75%, без конденсации
Общие
| Бренд | RME |
