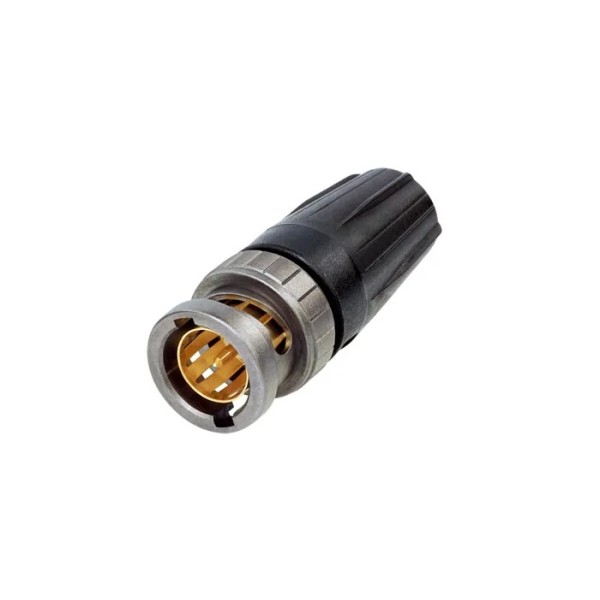

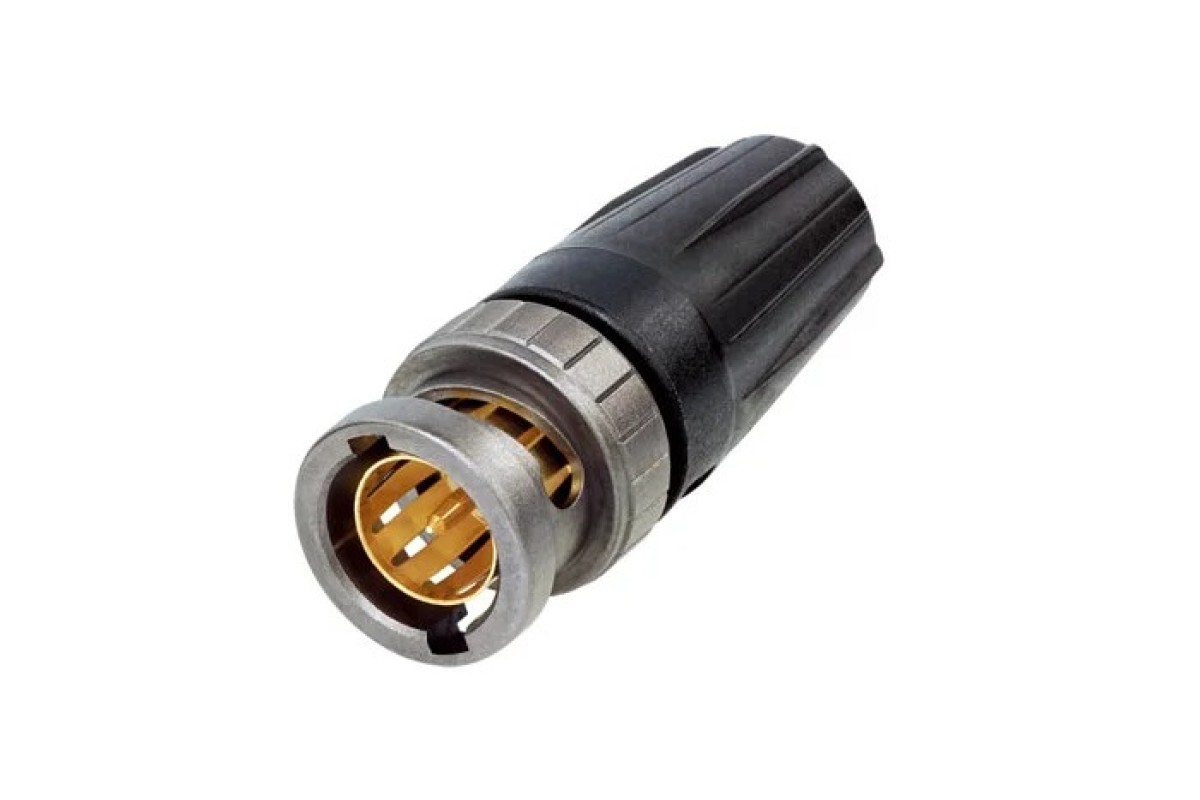

Конектори NBNC75BDD6X BNC спеціально розроблені для передачі відеосигналів високої чіткості. Завдяки унікальному дизайну ізолятора та контактного штифта конектори мають низькі значення поворотних втрат для сигналів 4K і 8K.
Особливості:
Оптимізований дизайн контактного штифта та ізолятора для передачі даних UHD
Перевірена технологія rearTWIST
Швейцарське покриття antraloy
Повна сумісність із звичайними BNC-роз'ємами
Поліпшені значення поворотних втрат на високих частотах
Оптимізовані Зворотні втрати
Завдяки оптимізованому дизайну ізолятора та зменшеному діаметру обтиску від центрального штифта, коннектор Neutrik rearTWIST UHD BNC досягає збільшеного запасу за зворотними втратами порівняно із звичайними BNC-коннекторами. Це забезпечує додатковий резерв поворотних втрат для можливих відхилень імпедансу, викликаних вигином кабелю, неправильним складанням конектора або несправністю з'єднувальних інтерфейсів без переривання сигналу.
Розміри обтиску
Для досягнення оптимальних значень поворотних втрат на високих частотах розмір обтискання контактного штифта було зменшено.
Штифт: 1.07 мм
Екран: 4.53 мм
Інструмент для обтиску: DIE-R-BNCX-PDG
Схвалені кабелі
Для гарантії високої продуктивності кожної комбінації кабель-конектор на високих частотах Neutrik вимірював поширені коаксіальні кабелі, спеціально розроблені для передачі сигналу надвисокої чіткості (UHD). Усі схвалені кабелі перераховані нижче.
Підходящі кабелі:
Belden 1855A
CommScope 7538
Оптимізовані для UHD кабелі:
Belden 4855P
Belden 4855R
Clark Wire CD7523
Gepco VDM230
Характеристики:
Опір контакту: ≤ 3 мΩ (внутрішній), ≤ 2 мΩ (зовнішній)
Пробивна напруга: 1.5 кВ постійного струму
Імпеданс: 75 Ω
Опір ізоляції: > 5 GΩ
Номінальна напруга: < 50 В
КСВН (коефіцієнт стоячої хвилі за напругою): ≤1.06 / >30 дБ до 6 ГГц, ≤1.13 / >24 дБ до 12 ГГц, ≤1.22 / >20 дБ до 18 ГГц
Зовнішній діаметр кабелю: 4.3 мм
Утримуюча сила кабелю: > 30 Н (центр)
Розмір обтиску (екран): 4.53 мм (шестигранний обтиск)
Розмір обтиску (штифт): 1.07 мм
Сила вставки: < 25 Н
Термін служби: > 1000 циклів з'єднання
Фіксуючий пристрій: байонет
Анкерування кабелю: обжим оболонки
Контакти: Латунь (CuZn35Pb2), покриття 0.2 мкм AuCo (центральний контакт)
Корпус: латунь (CuZn39Pb3)
Покриття корпусу: Antraloy
Вставка: поліпропілен (PP)
Діапазон температур: від -30 до +85 °C
Якість обтиску контактів: відповідає стандартам IEC 60803 та IEC 60352-2
